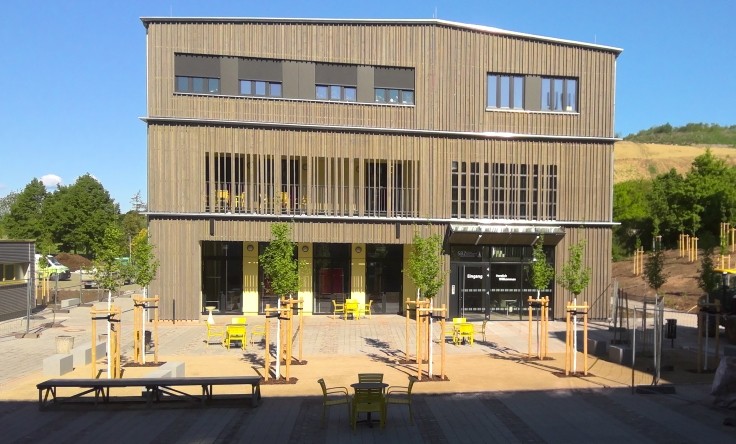

Erweiterungsbau Staatliches Berufsschulzentrum Kyffhäuserkreis

Der Neubau des staatlichen Berufsschulzentrums Kyffhäuserkreis wurde vollständig mit moderner technischer Gebäudeausrüstung umgesetzt. Dazu zählen die Wasser- und Abwasseranlagen, die Wärmeversorgung über Nahwärme mit Fußbodenheizung, RLT-Anlagen für Mensa und Küche, Kälteversorgung für den Serverraum sowie eine umfassende Elektro-, Sicherheits- und Gebäudeautomationstechnik inklusive PV-Anlage und Ladeinfrastruktur.

    Planung/Realisierung2021–2025
    Leistungsbild nach HOAILPH 1, 2, 3, 4, 5, 6, 7, 8, 9
    Anlagengruppen1, 2, 3, 4, 5, 8 nach HOAI
    Bruttogeschossfläche3410 m²

    Hier strukturiert und vollständig untereinander dargestellt:

    Sanitär – Anlageninstallation und Inbetriebnahme

    • Bauwasseranschluss

    • Anschluss an vorhandenen Hausanschluss

    • 13 WCs

    • 1 barrierefreies WC

    • 2 Waschrinnen

    • 4 Waschtische

    • 3 Handwaschbecken

    • 1 barrierefreier Waschtisch

    • 4 Urinale

    • 3 Ausgussbecken

    • 2 Außenarmaturen

    • 1 Trinkbrunnen

    • 2 Handwasch-Ausguss-Kombinationen

    • 6 Küchenanschlüsse

    • 18 Bodenabläufe

    • 12 Durchlauferhitzer

    • 215 m Abwasserleitung

    • 35 m Trinkwasserleitung (Metall-Kunststoff-Verbundrohr)

    • 315 m Trinkwasserleitung (Edelstahlrohr)

    • Generalinspektion Fettabscheider

    Heizung – Anlageninstallation und Inbetriebnahme

    • Anschluss an bestehenden Nahwärmeanschluss

    • Heizkreisverteiler 140 kW mit 8 Heizkreisen und hydraulischer Weiche

    • 2.240 m² Fußbodenheizung (Klettsystem)

    • 117 Fußbodenheizkreise

    • 10.000 m Rohr (PE-Xa) für Fußbodenheizung

    • 70 m Heizungsleitung (Stahlrohr)

    • 240 m Heizungsleitung (Metall-Kunststoff-Verbundrohr)

    • 710 m Heizungsleitung (Edelstahlrohr)

    • Winterbaubeheizung (6 St. Warmwasser-Umluftheizer à 30 kW)

    Los 050 – GLT / Gebäudeautomation

    Feldgeräte

    • 38 Messwertgeber

    • 9 Regelventile

    • 4 Klappenantriebe

    • 12 Zähler

    • 34 Brandschutzklappen

    BUS-System

    • 40 Temperaturregler

    • 117 Ventilantriebe Fußbodenheizung

    • 29 Jalousieaktoren 2-fach

    Automationsstation

    • 84 physikalische Ein-/Ausgabefunktionen

    • 250 digitale Ein-/Ausgänge

    Schaltschränke

    • 1 Standverteiler

    • 1 Wandverteiler

    Management- und Bedienebene

    • 15 Anlagenbilder

    • 15 Berichte (BSK, Hygiene, Leckage)

    Kabel und Verlegesysteme

    • 5.850 m Kabel

    Los 053 – Starkstrom / Schwachstrom

    Starkstrom – Anlageninstallation und Inbetriebnahme

    • 1 × WM-Messung

    • 2 × Hauptverteilung

    • 10 Unterverteilungen

    • 200 m Kabelbahn

    • 45 m Steigetrasse

    • 16 km Kabel und Leitungen

    • 1.300 Schalt- und Steckgeräte

    • 500 Leuchten

    • Sicherheitsbeleuchtungszentrale mit 100 Leuchten/Rettungszeichen

    • 2 RWA-Anlagen

    • PV-Anlage 99 kWp

    Schwachstrom – Anlageninstallation und Inbetriebnahme

    • 2 EDV-Verteiler

    • 1.000 Ports

    • 20 km Leitung

    • Klingel- und Sprechanlage

    • ELA mit 100 Lautsprechern

    • Brandmeldeanlage mit 200 Meldern

    Los 075 – Lüftung / Kälte

    Lüftung – Anlageninstallation und Inbetriebnahme

    • 1 zentrales RLT-Gerät Mensa (7.530 m³/h)

    • 1 zentrales RLT-Gerät Küche (3.890 m³/h)

    • 770 m² Luftkanal

    • 250 m Lüftungsrohr

    • 48 konstante Volumenstromregler

    • 4 variable Volumenstromregler

    • 42 Rohrschalldämpfer

    • 16 Kanalschalldämpfer

    • 12 Lüftungsgitter

    • 72 Lüftungsventile

    • 6 Drallauslässe

    • 4 m Schlitzschiene (Küche)

    • 2 Deflektorhauben

    • 2 Dachdurchführungen

    • 1 Wetterschutzgitter

    • 44 Brandschutzklappen

    • 1 Klima-Split-Gerät
